Форматно-розкрійний верстат MAST Holztechnik S315

Форматно-розкрійний верстат MAST S315 - це професійне обладнання для високоточного поздовжнього, поперечного та кутового розпилювання великоформатних плитних матеріалів. Діаметр пильного диска становить 250-315 мм, для кутових розпилів диск має можливість нахилу до 45° з відповідною шкалою. Максимальна висота пропилу (90°/45°) - 70 мм/49 мм при диску Ø 250 мм та 102 мм/72 мм при диску Ø 315 мм. Максимальна довжина розкрою становить 2200 мм, ширина (з паралельною лінійкою) - 950 мм.

Верстат оснащений асинхронним двигуном потужністю 3 кВт/ 4 кВт, який підтримує стабільний крутний момент навіть при максимальному навантаженні. Каретка виготовлена з алюмінієвого профілю і переміщується по загартованих сталевих напрямних, що забезпечує плавність ходу і високу точність розкрою по всій довжині. Для підвищення точності і зручності різання цей форматний розкрійний верстат обладнаний паралельною лінійкою з мікрометричним налаштуванням та телескопічною лінійкою з двома відкидними упорами.

Технічні характеристики форматно-розкрійного верстата MAST S315

Переваги форматно-розкрійного верстата MAST S315

• Витривалий асинхронний двигун потужністю 3 кВт/ 4 кВт
• Напруга живлення - 400 В
• Діаметр пильного диска - 250-315 мм
• Швидкість обертання - 4000 об/хв
• Нахил пильного диска до 45° зі шкалою для виставлення кута
• Підйом і опускання пили за допомогою маховика
• Максимальна довжина пропилу - 2200 мм
• Максимальна ширина пропилу (з паралельною лінійкою) - 950 мм
• Максимальна висота пропилу (90°/45°) - 70 мм/49 мм при диску Ø 250 мм та 102 мм/72 мм при диску Ø 315 мм
• Розмір робочого столу - 550х800 мм
• Алюмінієва каретка розміром 350х2300 мм
• Рух каретки по загартованих сталевих напрямних
• Дві ручки для переміщення каретки
• Стопор каретки
• Мікрометричне налаштування паралельної лінійки
• Телескопічна лінійка довжиною 1500 мм з двома відкидними упорами
• Жорстка конструкція вагою 480 кг.

Доступні опції форматно-розкрійного верстата MAST S315

• Підрізний вузол
• Потужність головного двигуна 4 кВт/ 5,5 кВт
• Довжина каретки 1600/ 2544/ 2743/ 3000/ 3200 мм
• Максимальна ширина пропилу 1270 мм,1500 мм
• Поворотна лінійка довжиною 1219 мм.

Конструктивні особливості форматно-розкрійного верстата MAST S315

	РУХОМИЙ СТІЛ Забезпечує високу точність різання та плавність ходу. Розмір каретки 350х2300 мм дозволяє базувати габаритні заготовки, наприклад, щит або лист фанери.

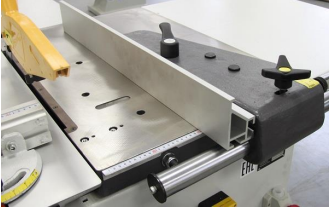

	УПОРНА ЛІНІЙКА Має можливість повороту для базування заготовки під кутом. Кут відображається на шкалі. Прапорець для базування заготовки Ексцентриковий притиск для фіксації заготовки Приставний стіл 500х320 мм виключає провисання заготовки при торцюванні.

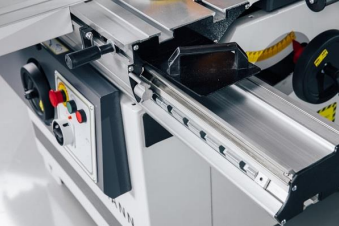

	ПЕРЕМІЩЕННЯ КАРЕТКИ Дві ручки для зручності переміщення каретки. Стопор для фіксації у певному положенні.

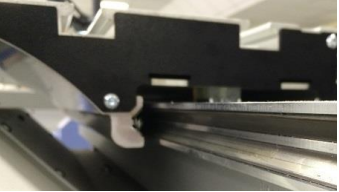

	НАПРЯМНІ КАРЕТКИ Каретка переміщується по загартованих сталевих пластинах. При необхідності пластини можуть бути замінені, що робить ресурс каретки практично вічним. Цю систему використовують провідні німецькі виробники при виготовленні форматно-розкрійних верстатів.

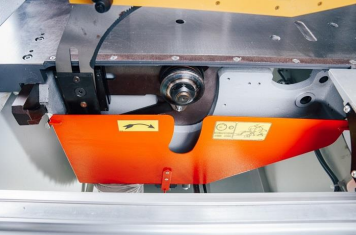

	ПИЛЬНИЙ ВУЗОЛ Зручний доступ для зміни пили Розклинюючий ніж для запобігання заклинюванню пили Захисний кожух зверху пили має аспіраційний патрубок, що забезпечує ефективне видалення стружки та безпеку оператора.

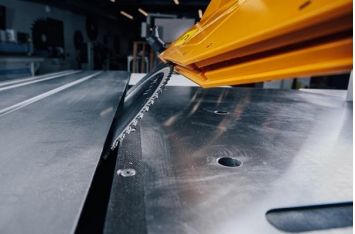

	НАХИЛ ПИЛИ Нахил пильного вузла від 0 до 45° дозволяє здійснювати різання під кутом.
	ПАРАЛЕЛЬНИЙ УПОР Має масивне чавунне кріплення, що забезпечує жорсткість його фіксації та точність різання Переміщується по сталевій циліндричній напрямній Ширина пиляння зручно визначається за вбудованою міліметровою шкалою Має гвинт точного підлаштовування.
	МОТОРНИЙ ВІДСІК Нахил пили гвинтом з дрібним різьбленням через кардан – висока точність нахилу та жорсткість конструкції Пильний вузол ізольований від моторного відсіку – двигун захищений від пилу, підвищено його довговічність При зміні пилки кінцевий вимикач блокує ввімкнення двигуна, забезпечуючи безпеку оператора.
	ПАНЕЛЬ КЕРУВАННЯ Проста та зрозуміла панель управління не потребує високої кваліфікації оператора. На панелі розміщені:  Ввімкнення/вимкнення живлення  Ввімкнення пили Вимкнення пили Аварійний вимикач  Маховик нахилу пили.
	БІЧНА ПАНЕЛЬ Маховик підйому/опускання пили Кутова шкала нахилу пили Аварійний вимикач.

Часті запитання

Для кращого ознайомлення з форматно-розкрійними верстатами перегляньте відповіді на запитання.

Чому на форматно-розкрійному верстаті швидкість обертання підрізного диска значно вища за швидкість основного?

Підрізний диск зазвичай має менший діаметр, тому для ефективного різання по всій ширині верхнього шару швидкість обертання повинна бути вищою.

Як вибрати потужність двигуна для форматно-розкрійного верстата?

Для розкрою стандартних меблевих плит з ДСП, МДФ та фанери достатньою буде потужність 3-4 кВт. Для різання великих заготовок і масиву деревини потрібна потужність 5-7 кВт. Також важливо враховувати максимальний діаметр диска і товщину заготовки, щоб двигун не перегрівався під навантаженням.

Як у форматно-розкрійному верстаті здійснюються підйом та нахил пильного вузла?

Підйом, опускання і нахил пильного вузла зазвичай здійснюються за допомогою маховиків, пов'язаних з гвинтовими парами (трапецеїдальними гвинтами). На дорожчих моделях можуть використовуватися шарико-гвинтові пари (ШВП) або електромеханічні приводи.

Яка станина форматно-розкрійного верстата краща - лита чи зварна?

Литі чавунні станини мають вищу жорсткість і кращу здатність гасити вібрації, ніж зварні конструкції, тому забезпечують кращу стабільність і точність різання важких і великих заготовок.

Які переваги мікрометричного регулювання паралельної лінійки на форматно-розкрійному верстаті?

Мікрометричне регулювання дозволяє коригувати положення лінійки з точністю до 0,1 мм і навіть менше. Це критично для меблевого виробництва, де допуск на розміри деталей зазвичай становить 0,2 мм.
